復合式液壓圓錐破碎機

進料粒度：

<=267

出料規格：

0-10mm 10-50mm

生產能力：

76-725t/h

適用物料：花崗巖、玄武巖、河卵石、石灰石、金屬礦和非金屬礦石等

應用領域：使用范圍廣泛，適用于多種行業。

破碎階段：粗碎、中碎、細碎、‘超’細碎，用于二、三級破碎

產量大細碎 5mm以下粒度骨料

查看報價

400-188-0090

撥打全國熱線免費咨詢

備注：單機價格視型號而定，不同的型號，不同的生產能力，價格也是不一樣的。本產品單機參考價格范圍在18~55萬元之間，具體價格，請聯系客服提供具體生產要求，免費獲取方案及報價！

產品簡介

一、產品簡介

圓錐破碎機（簡稱'圓錐破'），在日常生產生活中，圓錐破碎機一般用于細碎、超細碎階段，即物料破碎過程中的二級、三級以上的破碎。一般搭配顎式破碎機等粗破設備使用，從而破碎出更細的成品料，常用做制砂、磨粉的細碎處理工序，也可作為鋼鐵廠入磨前級的破碎。

1、結構形狀

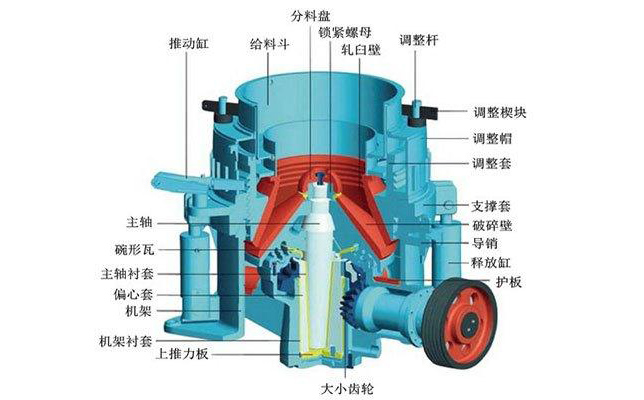

圓錐破碎機主要結構有給料斗、機架、主軸、偏心軸、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、推動缸、液力偶合器、潤滑系統、液壓系統等。其詳細部件及結構圖示如下：

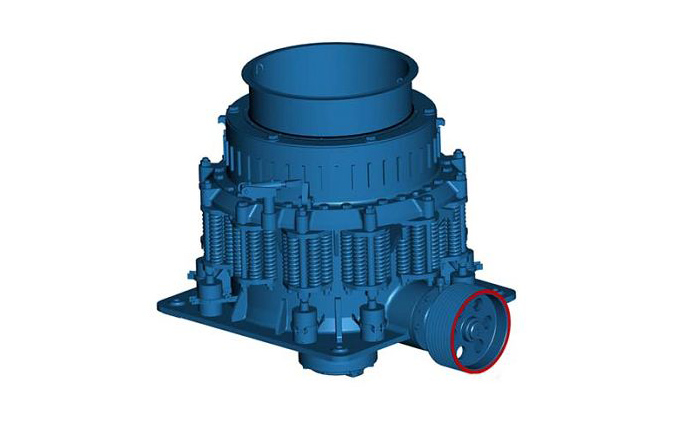

圓錐式破碎機實體圖如下：

2、工作原理

圓錐式破碎機的破碎的力量來自擠壓力，它的工作原理是這樣的。

首先，電機轉動，帶動偏心套旋轉；
偏心軸套旋轉帶動動錐旋轉擺動；
動錐靠近靜錐形成擠壓力，將夾在中間的物料（石料）壓碎；
動錐遠離靜錐，破碎后的物料，收重力作用下落排出；

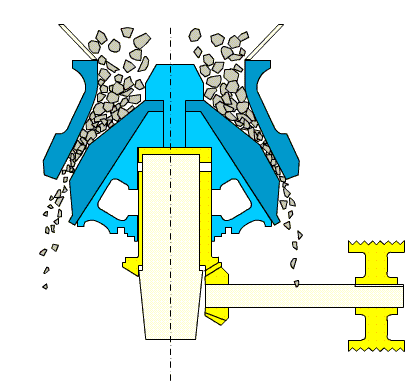

整個圓錐破碎機的破碎過程，或者說工作原理，大體可以從以下動圖中體現：

3、應用場景

硬度：350兆帕以下中等和中等以上硬度各種巖石；
石料：常見的有方解石、石灰石、花崗巖、河卵石、白云石、青石等；
行業：其廣泛應用于砂石料場、混凝土制砂、干粉砂漿、建筑垃圾、機制砂、電廠脫硫等作業生產中；

二、優勢特點

山友重工CC系列液壓圓錐式破碎機，優勢特點主要有一下幾個：

先進技術平臺支持，結構更合理，整機鋼度更強。
Supported by advanced technology platform. Reasonable structure, strong rigidity.
重新調校的破碎頻率及偏心距，配合更平順，產量更高。
Re-adjusted crushing frequency and eccentricity gives more smooth match and high yield.
腔型采用復合型，提高物料立方體形狀含量。
Compound cavity are used to increase the percentage of cube-shaped products crushed.
充分利用物料層壓原理，磨耗更小，破碎比更大。
Material lamination principle is used, less abrasion, high crushing ratio.
全機調整液壓操作，更快捷，更省力。
High efficiency and less effort with hydraulic operation.
采用液壓機構清腔，把堵機物料清理時間控制在幾分鐘以內。
Through hydraulic system, clearance time of the block material is shorten into a few minutes.
破碎壁內部精加工，更換時無需填充粘合劑及對主軸表面清理的復雜工作，更換更簡單，節省時間。
Fine internal crushing wall finish, no adhesive is needed to be filled in when changing. It simplified the work of clearing surface of the main shaft and changing part.
機體油路采用動態密封，無需水及黃油密封，核心運動總成工作可靠，壽命長。
Dynamic sealing is used for oil circuit of the machine, no water of butter sealing is needed. Core movement assembly is reliable and with long cycle life.
配套完整的操控及檢測系統，全方位保護主機。
Complete operating and detecting system provides main machines with all-round protection.

三、性能參數

CC液壓圓錐式破碎機有多個型號，每個型號重量、生產能力、進出口粒度都不盡相同，下面是其全部的產品參數及性能詳情：

規格	腔型	最大給料尺寸	最小排料尺寸	電機功率 (kw)	破碎產量(t/h)										重量(kg)
					閉邊排料口(mm)										重量(kg)
					6	10	13	16	19	22	25	38	51	64
CC600	C	95	10	55		20	25	30	35	45	50	76			5300
CC600	M	72	6	55	18	20	25	30	35	40	45	60			5300
CC1000	C	160	13	110			80	100	135	150	175	235			10800
	M	115	10	110		65	75	90	120	135	150				10800
	F	80	8	110	52	62	72	78	115						10510
	EF	50	6	110	50	55	65	70	102						10510
CC1300	C	180	13	132			115	135	150	180	200	260			15500
	M	130	10	132		100	110	120	135	165	175				15500
	F	90	10	132		80	105	110	140						15500
	EF	60	6	132	60	74	105	110	130						15500
CC1400	C	200	16	160				150	180	200	230	310	390		22300
	M	150	13	160			115	140	160	190	210				22300
	F	102	10	160		90	115	145	160						22300
	EF	70	8	160		88	110	135	155						22300
CC1500	C	215	19	220					200	220	260	350	440		26300
	M	160	16	220				155	180	200	220				26300
	F	115	13	220			150	190	210	230					26300
	EF	76	8	220		122	148	185	200						26300
CC1650	C	235	22	250						265	310	420	525	580	37750
	M	175	19	250					215	240	265	320			37750
	F	130	13	250			180	210	235	255	275				37750
	EF	90	10	250		148	178	200	220						37750
CC1950	C	267	22	315						330	390	525	655	725	44300
	M	203	16	315				230	270	300	330				44300
	F	140	13	315		185	225	265	340						44300
	EF	95	10	315		180	220	260	335						44300

注：C=粗碎腔型；M=中碎腔型；F=細碎腔型；EF=超細碎腔型；

產量數據是以堆積密度為1.6噸/立方米的物料為基礎，由于給料速度、出料粒級、巖石比重、硬度和物料含水率的不同，實際結果會有差異。

Note: C= Coarse, M= Medium, F=Fine, EF= Extremely Fine

Capacity data is based on the bulk density of 1.6 ton/CBM of material. The actual capacity varies due to difference of feeding speed, output sizes, stone density, hardness and material moisture content of material.

四、易損件

鑒別圓錐破碎機好壞，其中一個就是看其易損件的磨損情況，是否耐磨。那么，圓錐式破碎機的易損件主要有哪些呢？下面就來給大家列舉如下：

主軸
錐襯套
偏心軸套
直襯套
止推盤
齒輪
機架
球面軸承
破碎腔等
